KL-S2000纜道雷達波測流系統描述：

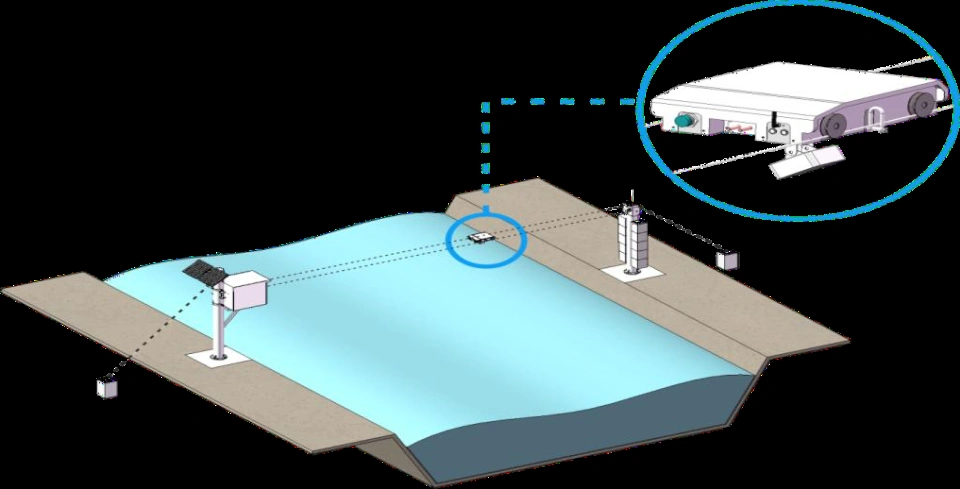

       雷達波測流系統通過架設簡易纜道，在纜道上懸掛雷達運行車和雷達流速儀，通過安裝的雷達水位計或者其他水位測量裝置結合大斷面數據和測流垂線參數，雷達運行車自動根據垂線位置測量每個垂線的流速，通過短距離無線通訊發送到控制及傳輸系統，控制及傳輸系統內的遙測終端機會計算出每個小斷面的流速、流量、面積等數據，所有垂線測量完成后，自動計算出大斷面的過流面積、平均流速、流量等數據，系統控制器同時采集水位數據，再將水位、流速等數據發送給遠程終端機，實時計算斷面流量，從而實現斷面無人值守自動測驗。當完成測流后，將雷達運行車開回，自動對準充電裝置進行充電。雷達波測流系統安裝方便、測流迅速、不受風雨和停電限制，適應高流速、寬河道測流，也可用于巡測和一般性測流。應用于水文監測、防洪防澇、環保排污監測等領域。

系統架構與技術原理

       水文纜道雷達波測流系統以多普勒雷達技術為重點，通過架設跨河纜道實現河道斷面流量的自動化監測。系統主體由纜道基礎、雷達運行車、流速儀、水位計及控制傳輸系統構成，各組件通過模塊化設計實現協同作業。其中，纜道基礎采用兩根直徑不小于 5mm 的 304 不銹鋼鋼絲繩作為導軌，間距保持 300mm，通過對岸配重裝置維持恒定垂度，確保雷達運行車在軌道上穩定運行。

       雷達運行車搭載 24GHz 平板多普勒雷達流速儀，當接收到控制指令后，沿纜道移動至指定垂線位置實施流速測量。雷達流速儀發射微波信號，基于多普勒效應獲取水面流速數據，測量范圍覆蓋 0.1~20m/s（部分工況可達 0.1~40m/s），精度控制在 ±0.01m/s 或 ±1% 以內。與此同時，系統同步采集水位數據，結合預先錄入的河道大斷面參數，通過流速面積法自動計算斷面流量，終將數據經無線傳輸模塊上傳至監測平臺。

       這種測量模式突破了傳統接觸式測流的局限性，尤其在高流速、寬河道（可達 200m 以上）及惡劣天氣條件下，仍能保持穩定的測量性能。系統通過集成增益調節功能，可自適應不同測流距離，配合自動垂度補償技術，有效降低因纜道形變導致的測量誤差。

重點組件與技術特性

1.雷達測流單元

       雷達流速儀作為系統重點傳感器，采用 24GHz 高頻天線，波束角 12°×25°，可在 0~40m 有效距離內實現非接觸式測量。其內部集成 4 級增益調節與抗干擾算法，能抑制工頻干擾、雨天跳變等噪聲信號，在 - 30℃至 65℃溫度區間內保持穩定工作。設備防護等級達 IP67（可擴展至 IP68），滿足全天候監測需求。

2.運動控制單元

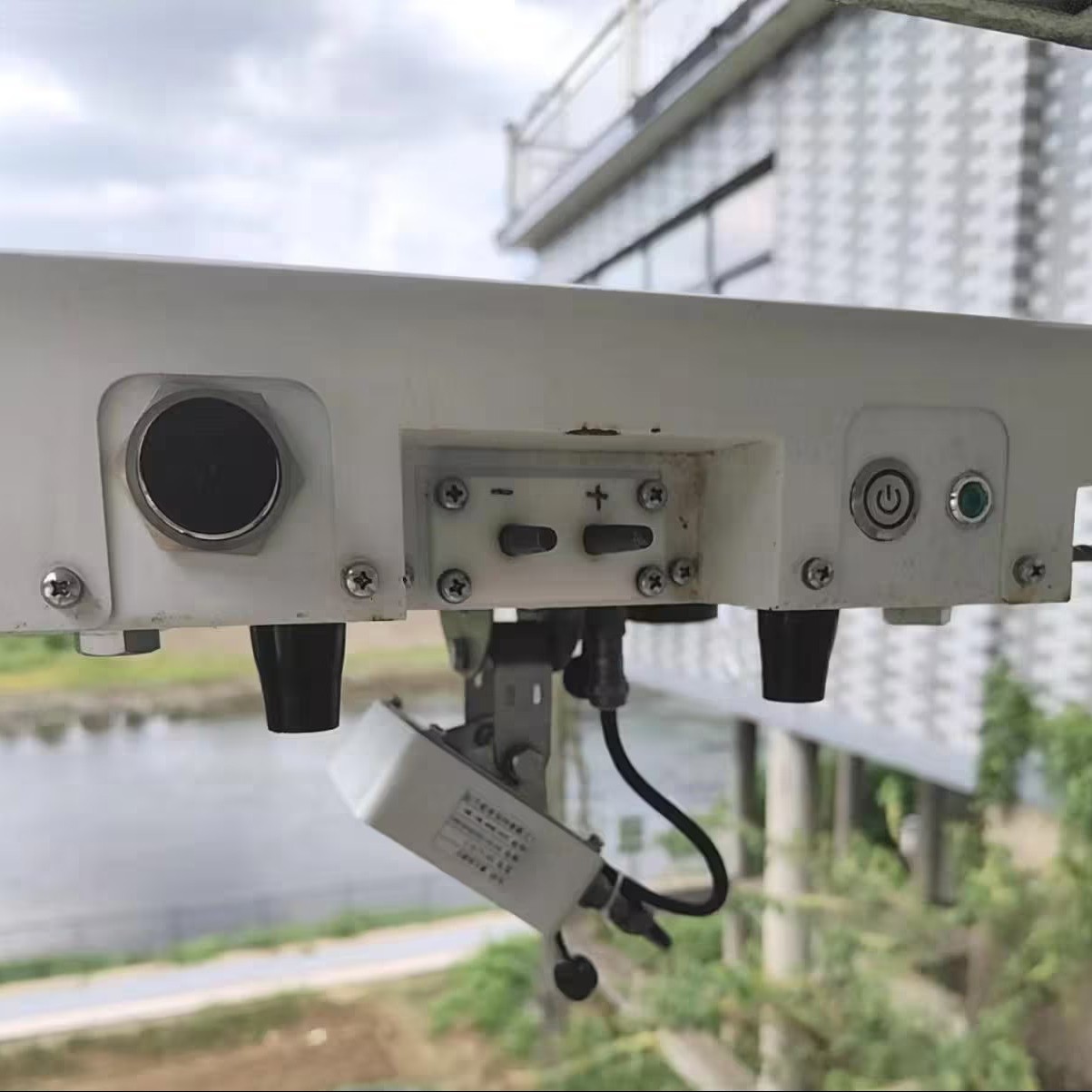

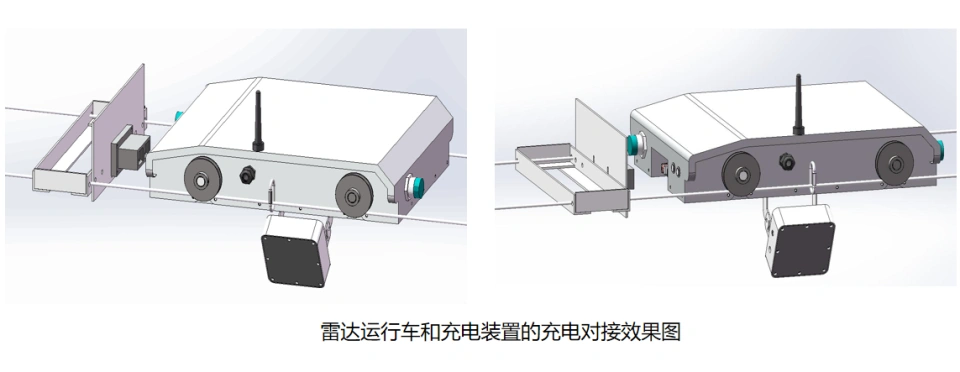

       雷達運行車采用雙軌四輪驅動結構，由 304 不銹鋼與鋁合金材質構成，自重不超過 10kg，運行速度大于 1m/s，行走誤差率≤0.2%。車輛配備 20AH 鋰電池，支持全自動恒流恒壓充電，當電池電壓低于閾值時自動請求充電，充滿后智能斷開。運行車在行進過程中具備自動加減速功能，接近測點時主動減速，確保測量位置精度，遇異常情況（如電壓過低、測速異常）時自動返回充電基站并上報故障信息。

3.數據處理與傳輸單元

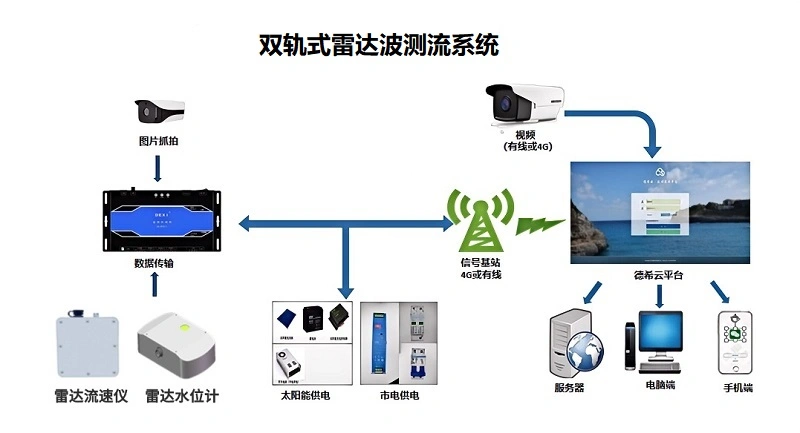

       控制及傳輸系統以 RTU 遙測終端機為重點，集成 2G/3G/4G 及以太網通信模塊，支持 SL651-2014 水文通訊規約。終端機具備 16M 內存（可擴展至 256G TF 卡），能實時存儲水位、流速、流量等數據，并生成符合水文規范的報表。系統采用太陽能浮充蓄電池供電，配置的太陽能板可在 2 個晴日內充滿電池，蓄電池容量確保連續 45 天陰雨天正常運行。

自動化監測模式與應用優勢

       該系統構建了多場景自適應的監測機制，可根據水位變化自動調整測流垂線數量。當水位變幅超過 ±0.5m 時，系統觸發加密施測模式；水位低于設定閾值或環境溫度低于零度時，自動進入停測狀態，既保證數據完整性又降低能耗。同時支持定時施測（可遠程修改時間參數）與現場手動加測模式，滿足應急監測需求。

       在技術應用層面，系統展現出多維度優勢：非接觸測量避免了泥沙、漂浮物對設備的磨損，維護成本較傳統測流方式降低 60% 以上；無人值守模式實現 24 小時連續監測，數據采集頻率可達 5 分鐘 / 次，為洪水演進過程提供高密度數據支撐；軟件平臺集成水位流量對比分析、流速分布可視化等功能，支持歷史數據導出與整編，直接服務于水文資料分析。此外，雙軌設計較單軌系統明顯提升運行穩定性，減少探頭晃動導致的測量偏差，尤其在強風環境下仍能保持流速測量精度。

測量誤差來源與優化策略

       盡管系統具備較高測量精度，實際應用中仍需關注誤差控制。角度誤差源于雷達探頭俯仰角與水平角的輸入偏差，需在安裝時通過精密儀器校準，確保角度參數誤差≤0.1°；探頭晃動多由纜道垂度變化或風力影響所致，可通過延長測流歷時（建議單次測量時間≥60 秒）降低數據離散度；風速對低流速測量影響明顯，當風速超過 8 級時，0.3m/s 以下的流速測量誤差可能擴大至 ±5%，因此建議在低流速工況下結合風速傳感器進行數據修正。

       為提升流量計算精度，系統需通過現場率定確定表面流速系數。具體操作中，先將系數設為 1 測得虛流量，再與流速儀或 ADCP 實測流量對比，經迭代計算獲取系數值，通常該系數在 0.85~0.95 區間內，受河道糙率、斷面形態等因素影響。

工程應用與實施要點

       在系統安裝過程中，纜道架設質量直接影響測量精度。鋼絲繩空載垂度需控制在 100mm 以內，跨度 100m 以上河道需采用直徑≥5mm 的鋼絲繩，配重塊總重量根據河寬調整（如 60m 河寬需約 500kg 配重）。雷達運行車安裝高度需兼顧與水位，確保探頭距水面距離在 0.5~30m 范圍內。防雷接地系統需滿足接地電阻＜10Ω 的要求，避免雷擊損壞電子設備。

       現場調試階段，需重點驗證系統響應速度與數據一致性。通過模擬不同水位工況，測試運行車定位精度、數據上傳延遲及流量計算準確性，確保各項指標符合水文規范要求。后期維護中，應定期檢查鋼絲繩張力、電池容量及雷達天線清潔度，建議每季度進行一次系統校準，保障長期運行穩定性。

       水文纜道雷達波測流系統通過技術集成與創新，推動水文監測向智能化、無人化方向發展。該系統在江河流量監測、水庫調度及城市防洪等領域的應用，不僅提升了數據采集效率，更通過實時監測與預警功能為水安全管理提供決策支撐。隨著傳感器技術與通信技術的持續進步，此類非接觸測流系統將在更大范圍的水利監測場景中發揮關鍵作用，助力智慧水文體系的構建與完善。
